SMA RF Splitter

• 2026-01-14

Thuis heb ik een kleine RTL-SDR (v4) in de hoek liggen die op dit moment niets doet. Die wilde ik toch eens op een antenne aansluiten, maar daarbij zeker weten dat ik hem niet gelijk kapot maak als ik ga zenden. Daarbij heb ik een nieuwe Icom IC-7300mk2 thuis en hierop zit een RX-antenne functie waarbij je de antenne signalen naar buiten kan leiden om filters aan te sluiten, alvorens je het signaal weer via de RX-IN naar binnen leidt naar de frontend van de receiver.

Wat nu als we deze functie gebruiken om niet een filter aan te sluiten, maar een RF-splitter om zo de RTL-SDR erbij te hangen?

In de cursus leer je dat bij parallel schakelen de weerstand omlaag gaat. Zo ook dus bij het aansluiten van meerdere coax verbindingen van 50ohm. Om dit te compenseren moet er een klein weerstandsnetwerkje gebouwd worden om de weerstand goed te houden.

Voorbeeldje:

$$\frac{1}{R_\text{totaal}} = \frac{1}{200} + \frac{1}{100} + \frac{1}{22} = 0.005 + 0.01 + 0.04545 \approx \frac{1}{0.06045} \approx 16.54\ \Omega$$

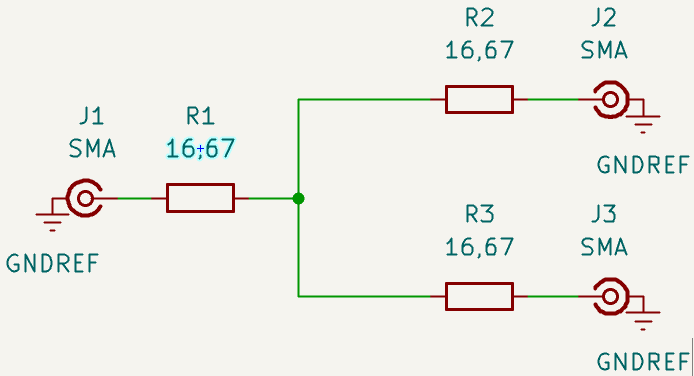

Het schema wat we gaan bouwen:

Door de invoeging van deze weerstanden en het splitsen van het signaal komt er wel wat verlies bij kijken. Dit komt ongeveer neer op ~3dB door de splitsing en ~3dB door de weerstanden. Voor RX is dit niet echt een ramp. Maar je kan dit opvangen door er een Low-Noise Amplifier voor te zetten met bijbehorende attenuatie om netto op een 5-6dB versterking uit te komen voordat je het circuit in gaat.

We willen dit signaal versterken voordat we de splitter in gaan. Want achteraf signaal proberen te versterken dat werkt niet. Wat je inmiddels verloren bent, komt niet magisch terug door het signaal te gaan versterken.

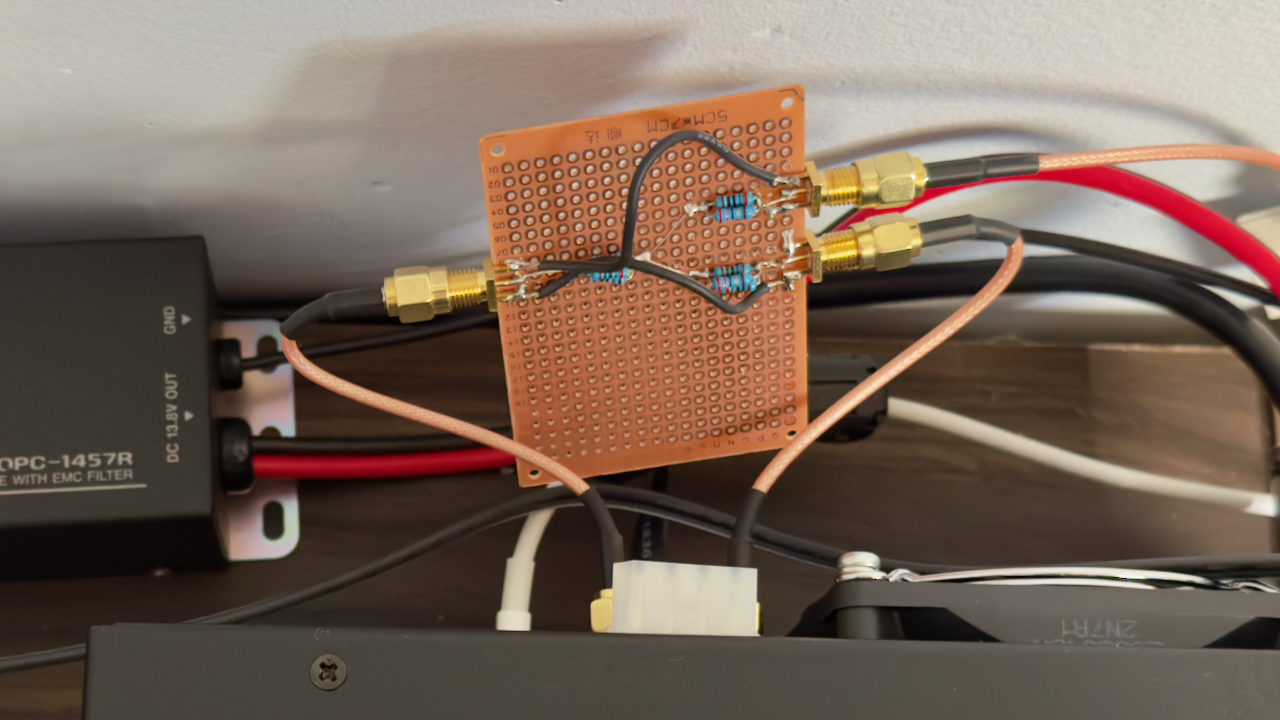

Snel een klein experimenteerbordje uit de la gepakt, 3 sma connectors en wat weerstanden. Binnen een uurtje hing alles in elkaar.

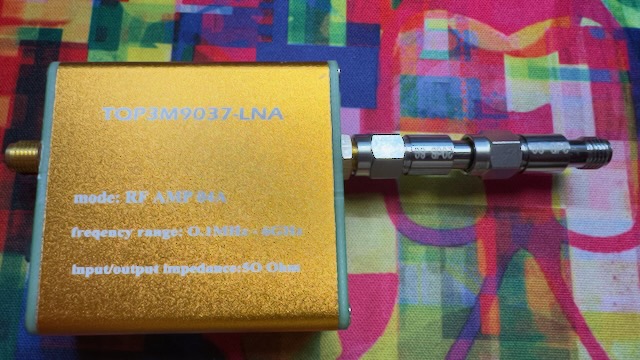

Het resultaat mag er wezen. In de opzet zoals hierboven in het plaatje te zien is, zie je op de waterval van de IC-7300mk2 wel een aardig verschil. Deze 6dB is wel merkbaar. Dus het invoegen van een LNA is wel gewenst. Nu blijkt de LNA die ik heb helemaal niet netjes 20dB te leveren, maar ongeveer 30dB. Uiteindelijk om tot een zelfde ruis niveau te komen moet ik 23dB aan verzwakking achter de LNA zetten om ongeveer netto op 0 uit te komen.
